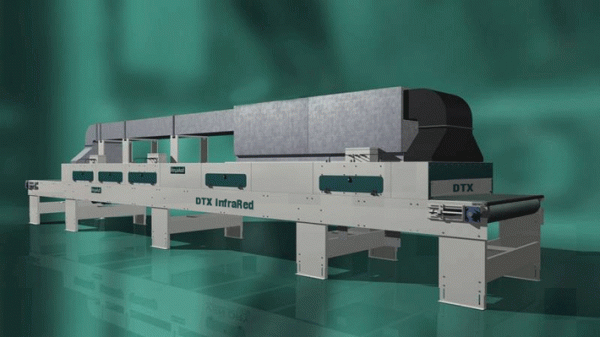

고효율 MIR/NIR 건조시스템 (HIGH EFFICIENCY MIR DRYING SYSTEM)
|
시스템 사양 (SYSTEM SPECIFICATIONS) |
| |
|
| |
|
| |
|
| |
| |
|
| |
|
| |
|
| |
|
| |
| |
|
| |
 |
|
항 목 |
모 델 (Size) | ||||||
|
MS 3054 H |
MS 6053 H |
MS 9108 H |
MS 12063 C |
MS 21063 C |
비 고 | ||
|
모듈 및 시스템 하우징 (Module & System Housing) | |||||||
|
시스템 사이즈 |
길이 (L) mm |
5000 |
5000 |
10000 |
6000 |
6000 |
|
|
폭 (W) mm |
1070 |
1070 |
1070 |
1000 |
1000 |
모듈형 기준 | |
|
높이 (H) mm |
1350 |
1350 |
1350 |
1350 |
1350 |
| |
|
컨베이어 높이 (Hc) mm |
800 |
800 |
800 |
800 |
800 |
| |
|
모듈 높낮이 조절장치 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
컨베이어 속도 (m/min) |
0 ~ 5 |
0 ~ 5 |
0 ~ 5 |
0 ~ 5 |
0 ~ 5 |
| |
|
컨베이어 재질 |
테프론 / SUS |
테프론 / SUS |
테프론 / SUS |
테프론 / SUS |
테프론 / SUS |
메쉬 벨트 | |
|
컨베이어 센터 조정장치 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
흡착 시스템 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
정전기 제거장치 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
|
|
|
|
|
|
| |
|
모둘 수량 |
4 |
3 |
8 |
3 |
3 |
| |
|
모듈 타입 |
모델 |
MS3-6 |
MS6-13 |
MS9-19 |
MS12-13 |
MS21-25 |
|
|
길이 (L) mm |
1070 |
1070 |
1070 |
1000 |
1000 |
| |
|
폭 (W) mm |
200 |
400 |
900 |
500 |
500 |
| |
|
높이 (H) mm |
350 |
350 |
350 |
350 |
350 |
| |
|
램프 배열 방법 |
횡 |
횡 |
횡 |
종 |
종 |
| |
|
하우징 재질 (SUS / Steel) |
○ |
○ |
○ |
○ |
○ |
| |
|
유효 건조폭 (mm) |
600 |
600 |
600 |
800 |
800 |
| |
|
MIR 램프 |
발광장 (mm) |
700 |
700 |
700 |
350 |
350 |
|
|
전장 (mm) |
850 |
850 |
850 |
500 |
500 |
| |
|
램프 용량 (W) |
2100 |
2100 |
2100 |
1050 |
1050 |
| |
|
Wattage / Cm (W/Cm) |
30 W/Cm | ||||||
|
램프 전압 (V) |
110 |
110 |
110 |
55 |
55 |
| |
|
모듈 용량 |
램프 수량 (EA) |
3 |
6 |
9 |
12 |
24 |
|
|
모듈 용량 (kW) |
6.3 |
12.6 |
18.9 |
12.6 |
25.2 |
| |
|
입력 전원 |
220V, 3P |
220V, 3P |
220V, 3P |
220V, 3P |
220V, 3P |
| |
|
배기 |
N/A |
N/A |
N/A |
N/A |
N/A |
| |
|
냉각 (공냉) |
○ |
○ |
○ |
○ |
○ |
| |
|
리플렉터 (SUS / 알루미늄) |
○ |
○ |
○ |
○ |
○ |
| |
|
방폭구조 (선택사양) |
N/A |
N/A |
N/A |
N/A |
N/A |
| |
| |||
|
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다. 2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다. |
|
전원공급장치 (Power Supply) | |||||||
|
입력 전원 |
AC220V, 1P/3P , 60 Hz |
|
|||||
|
SCR |
모델 |
LT-2030A |
LT-2050A |
LT-2075A |
LT-2030A |
LT-2050A |
|
|
용량 (A) |
30A |
50A |
75A |
30A / 30A |
50A / 50A |
|
|
|
수량 (Ea) |
4 |
3 |
8 |
3/3 |
3/3 |
|
|
|
모듈 존 제어 |
○ |
○ |
○ |
○ |
○ |
|
|
|
가열 존 제어 |
1 Zone |
1 Zone |
1 Zone |
3 Zone |
3 Zone |
|
|
|
제어 인터페이스 |
제어신호 |
PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점) |
|||||
|
램프 On 신호 |
|
||||||
|
램프 Off 신호 |
|
||||||
|
출력 제어 신호 (0 ~ 100%) |
|
||||||
|
상태신호 |
램프 점등 신호 |
|
|||||
|
램프 점등실패 신호 |
|
||||||
|
냉각팬 에러 신호 |
|
||||||
|
과열 경보 신호 |
|
||||||
|
과전류 신호 |
|
||||||
|
운용 모드 |
자동 / 수동 |
|
|||||
|
HMI (Human Machine Interface) |
터치스크린 |
선택사양 |
|||||
|
사이즈 |
TBA |
TBA |
TBA |
TBA |
TBA |
|
|
|
외함 재질 |
Stainless Steel or Steel |
선택사양 |
|||||
|
중량 |
TBA |
TBA |
TBA |
TBA |
TBA |
|
|
|
방폭 구조 (선택사양) |
TBD |
TBD |
TBD |
TBD |
TBD |
선택사양 |
|
| |||
|
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다. 2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다. |
|
| |
|
| |
|
| |
| |
|
| |
 |
|
항 목 |
모 델 (Size) | |||||
|
MS 9158 H |
MD 6158 H |
MS 12103 H |
MS 24156 H |
비 고 | ||
|
시스템 (System) | ||||||
|
시스템 사이즈 |
길이 (L) mm |
15000 |
15000 |
10000 |
13000 |
|
|
폭 (W) mm |
1370 |
2120 |
1300 |
1300 |
챔버형 기준 | |
|
높이 (H) mm |
1350 |
1350 |
1350 |
1350 |
| |
|
컨베이어 높이 (Hc) mm |
800 |
800 |
800 |
800 |
| |
|
모듈 높이 조절 장치 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
컨베이어 속도 (m/min) |
0 ~ 5 |
0 ~ 5 |
0 ~ 5 |
0 ~ 10 |
| |
|
컨베이어 재질 |
테프론 / SUS |
테프론 / SUS |
테프론 / SUS |
테프론 / SUS |
메쉬 타입 | |
|
컨베이어 센터 조절 장치 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
흡착 시스템 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
정전기 제거장치 |
선택사양 |
선택사양 |
선택사양 |
선택사양 |
| |
|
MIR 건조존 (MIR Drying Zone) | ||||||
|
건조존 길이 (LM) mm |
8000 |
8000 |
5000 |
5000 |
| |
|
모듈 수량 |
8 |
8 |
3 |
6 |
| |
|
모듈 타입 |
모델 |
MS9-19 |
MD6-25 |
MS12-13 |
MS24-25 |
|
|
길이 (L) mm |
1070 |
1820 |
1000 |
1000 |
| |
|
폭 (W) mm |
900 |
900 |
500 |
500 |
| |
|
높이 (H) mm |
350 |
350 |
350 |
350 |
| |
|
램프 배열 방식 |
횡 |
횡 |
종 |
종 |
| |
|
하우징 재질 (SUS / Steel) |
○ |
○ |
○ |
○ |
| |
|
유효 건조 폭 (mm) |
600 |
1300 |
800 |
800 |
| |
|
MIR 램프 |
발광장 (mm) |
700 |
700 |
350 |
350 |
|
|
전장 (mm) |
850 |
850 |
500 |
500 |
| |
|
램프 용량 (W) |
2100 |
2100 |
1050 |
1050 |
| |
|
Wattage / Cm (W/Cm) |
30 W/Cm | |||||
|
램프 전압 (V) |
110 |
110 |
55 |
55 |
| |
|
모듈 용량 |
램프 수량 (EA) |
9 |
12 |
12 |
24 |
|
|
모듈 용량 (kW) |
18.9 |
25.2 |
12.6 |
25.2 |
| |
|
입력 전원 |
220V, 3P |
220V, 3P |
220V, 3P |
220V, 3P |
| |
|
배기 |
○ |
○ |
○ |
○ |
| |
|
냉각 (공냉) |
○ |
○ |
○ |
○ |
| |
|
리플렉터 (SUS / 알루미늄) |
○ |
○ |
○ |
○ |
| |
|
방폭구조 (선택사양) |
TBD |
TBD |
TBD |
TBD |
| |
| |||
|
1. MIR 램프의 구성이나 배열방법은 고객의 요청에 따라 상기와는 별도로 구성할 수 있습니다. 2. 건조로 길이 = 가변, 건조로 폭 : (챔버형 = 모듈길이 + 300 mm), (모듈형 = 모듈길이), 건조로 높이 = 800 mm + 가변. |
|

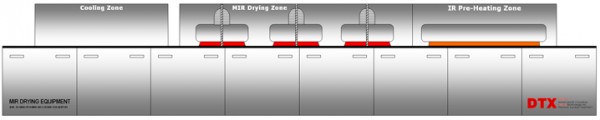

예열 존 (Pre-Heating Zone) | |||||
|
예열 존 길이 (LP) mm |
2000 |
2000 |
2000 |
4000 |
|
|
히터 타입 (MIR / Hot Air) |
○ |
○ |
○ |
○ |
선택사양 |
|
목표 온도 |
80 ℃ |
80 ℃ |
80 ℃ |
80 ℃ |
Adjustable |
|
|
|
|
|
|
|
|
냉각 존 (Cooling Zone) | |||||
|
냉각 존 길이 (LC) mm |
5000 |
5000 |
3000 |
5000 |
|
|
냉각 방식 |
Air / Cooled Air |
Air / Cooled Air |
Air / Cooled Air |
Air / Cooled Air |
|
|
목표 온도 |
40 ℃ |
40 ℃ |
40 ℃ |
40 ℃ |
|
|
|
|
|
|
|
|
|
전원공급장치 (Power Supply) | ||||||
|
입력 전원 |
AC220V, 1P/3P, 60 Hz |
| ||||
|
SCR |
모델 |
LT-2075A |
LT-2050A |
LT-2030A |
LT-2050A |
|
|
용량 (A) |
75A |
50A |
30A / 30A |
50A / 50A |
| |
|
수량 (Ea) |
8 |
16 |
6 |
6 |
| |
|
모듈 존별 제어 |
○ |
○ |
○ |
○ |
| |
|
가열 존 제어 |
8 Zone |
8 Zone |
3 Zone |
6 Zone |
| |
|
제어 인터페이스 |
제어신호 |
PLC 및 자동제어시스템을 위한 리모트 (외부) 제어 및 감시 신호 (5 ~ 24V 접점) | ||||
|
램프 On 신호 |
| |||||
|
램프 Off 신호 |
| |||||
|
출력 제어 신호 (0 ~ 100%) |
| |||||
|
감시신호 |
램프 점등 신호 |
| ||||
|
램프 점등실패 신호 |
| |||||
|
냉각팬 에러 신호 |
| |||||
|
과열 경보 신호 |
| |||||
|
과전류 신호 |
| |||||
|
운용 모드 |
자동 / 수동 |
| ||||
|
HMI (Human Machine Interface) |
터치스크린 |
선택사양 | ||||
|
사이즈 |
TBA |
|
TBA |
TBA |
| |
|
외함 재질 |
Stainless Steel or Steel |
선택사양 | ||||
|
중량 |
TBA |
|
TBA |
TBA |
| |
|
방폭구조 (선택사양) |
TBD |
|
TBD |
TBD |
선택사양 | |
| |||
|
1. 상기 사양은 제품의 성능향상이나 품질개선을 위하여, 예고 없이 변경될 수 있습니다. 2. 상기 사양 이외의 제품에 대하여도, 사용자의 용도에 맞게 제작 가능합니다. |
