UV 경화시스템(UV CURING SYSTEM) / 컨베이어 TYPE

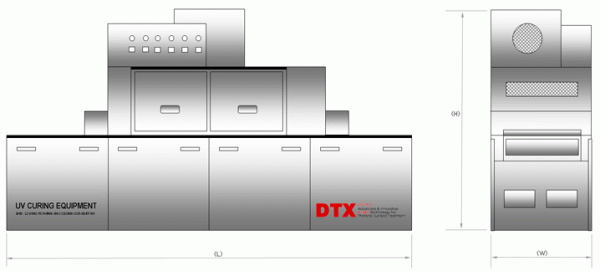

시스템 외관 (APPEARENCE)

주문 예시 (ODERING EXAMPLE)

컨베이어형의 UV경화시스템은 상기 그림과 같은 기본적인 구조를 가지고 있으며, 제품사이즈 에 따라 컨베이어 폭이 결정되며, 경화속도 및 처리속도에 따라 램프의 수량과 전원부의 용량이 결정됩니다.

적용분야에 따라 다양한 부가장치들이 조합되어, 상기 시스템을 구성하므로, 제품의 사이즈 와 경화조건 (속도, 광량)을 준비하여, 아래의 주문사양으로 요청하시면 최적의 시스템을 구현하실수 있습니다.

시스템 사양 (주문사양)
항 목 (Item)	주문 예시 (Ordering Example)	비 고 (Remarks)
UV 레진, 본드의 필요 광량 (Required UV Energy)	Joule/Cm2 단위의 에너지	UV레진, UV본드사양서 참조
경화 폭 (Curing Width)	100 ~ 900 mm 혹은 요청사양
경화 속도 (Curing Speed)	0 ~ 10 m/min 혹은 요청사양
컨베이어 길이 (Conveyor Length)	2,000 ~ 3,000 mm 혹은 요청사양
컨베이어 폭 (Conveyor Width)	200 ~ 900 mm 혹은 요청사양
컨베이어 벨트 (Conveyor Belt)	Teflon Mesh Belt 혹은 요청사양
UV 램프 (UV Lamp)	수은, 메탈 할라이드 램프
UV 램프 수량 (Quantity)	1 ~ 4 EA
반사갓 모듈 (Reflector Module)	집광형, 알루미늄 반사갓
조사거리 조절장치	기본사양 (Manual)	Automatic (Option)
자외선 광량 조절장치	주문사양	Step / Contineous Control
광 필터링 장치	주문사양 (콜드미러 / 핫미러)
자외선 광도 및 광량 모니터링 장치	주문사양	mW/Cm2, or %
냉각방식 (Cooling)	강제 공냉식
전원 (Power Input)	220/380V, 3 P, 50/60 Hz
시스템 색상	당사 표준색상 혹은 주문색상
보증기간 (Warranty)	설치완료후 12개월 (소모품 제외)

상기 사양은 제품의 성능향상 및 개량을 위하여 변경될 수 있으며, 요청사양은 적용분야에 따라 당사 기술팀과 협의 후 추가 설치 가능하므로, 시스템에 대한 상세한 사양은 당사 영업팀과 상세하게 협의하시기 바랍니다.

시스템 외관 (APPEARENCE)

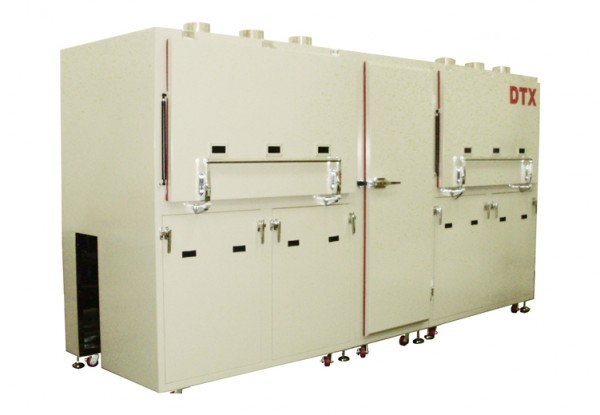

컨베이어 TYPE (SPECIAL PURPOSE)

플로어 트롤리 컨베이어 TYPE

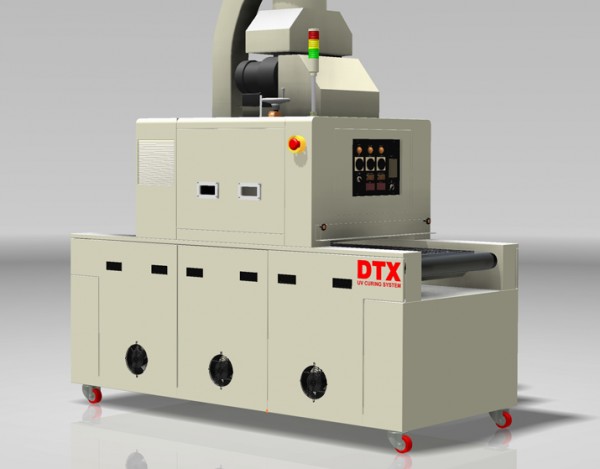

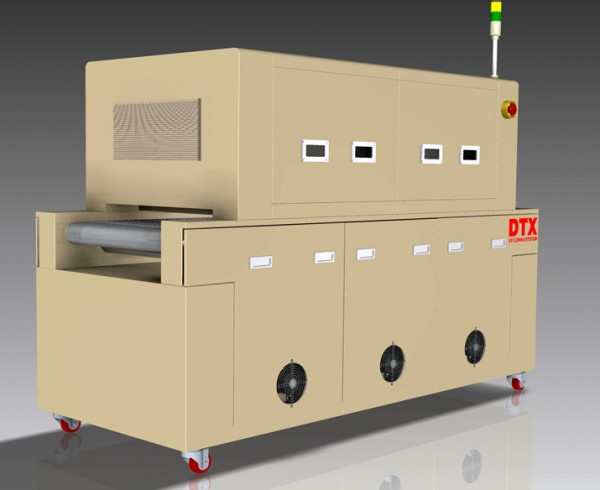

컨베이어 TYPE
